공기 대기 열처리 금속 가공을 위한 전기 오븐 탈연금 LTCC 시너링

Chitherm Bf230-10형 벨 오븐 공기 대기 1520*1520*2250 mm W*H*D 금속 가공용



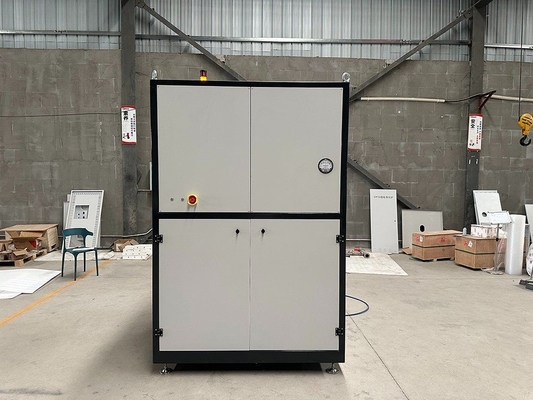

1모델:BF230-10 벨 오븐

2신청

이 장비는 주로 LTCC sintering을 위해 설계되어 있으며, 다른 관련 전기 제품의 결합 물질 연소 및 sintering 과정에도 사용될 수 있습니다.

3기술 사양:
1- 등급 온도: 850oC
2최대 온도: 1000oC
3방 크기: 600mm × 600mm × 650mm ((D × W × H)
4실제 크기: 500mm × 500mm × 500mm ((D × W × H)
5방 격리 재료: 알루미노 실리케이트 세라믹 섬유
6방의 내부 표면: 쿼츠 유리 덮개
7난방 요소: 세라믹 섬유 블록의 코일
8열쌍: N형
9온도 조절점: 4점
10전열: 4개의 입구
113 단계 공기 필터링: 1- 먼지, 2 - 물 방울, 3 - 기름 증기
12. 온도 조절 정확도 ≤ ± 1oC
13온도 조절 모드: 일본에서 수입된 온도 조절기
14열기 단계: 20 단계
15. 온도 기록: IPC 방 온도 및 가스 난방 온도의 실시간 샘플링 기록을 만듭니다
16열기속도 ≤6oC/min(700-900oC 범위에서 10oC/min는 가능하지만 온도 유지의 정확성이 떨어지기 때문에 권장되지 않습니다.)
17방 온도 균일성: 400mm × 400mm × 400mm (D × W × H) 면적은 ± 3oC 이상입니다.
18오븐 표면 온도 ≤ RT+35oC
19- 엘리베이터 시스템: 장비 리프팅 작동 시스템은 세 점 제어, 자동화 된 연소 연장 기능을 채택합니다. 안정적이고 신뢰할 수있는 작동으로 언제든지 중지 할 수 있습니다.
20최대 승강장: 800mm
21부하량 ≤ 150kg (제품 및 세터 포함)
22총 전력: 52kW (최대 난방 전력:40kW, 최대 가스 전열 전력:4×3kW)
23커리어 크기: 1520×1520×2250mm ((D×W×H)
24무게: 약 1300kg
25현황 라이트 타워: 빨강/노랑/녹색
26외관 색상: 밝은 회색
27오븐 언어: 라벨, 소프트웨어 UI, 영어 설명서

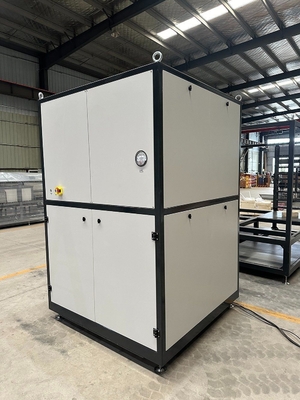

4오븐 구조의 구성
장비는 주로 외부 프레임, 챔버, 바닥 지원, 리프팅 시스템 및 제어 시스템으로 구성됩니다.1모델:BF230-10 벨 오븐

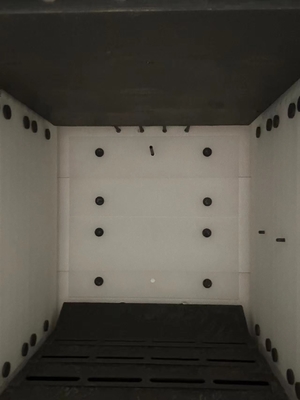

1방 디자인

방은 세라믹 섬유판과 섬유 제품으로 만들어졌으며 가장 바깥층은 칼슘 실리케이트 판으로 둘러싸여 있습니다. 내부층은 세라믹 섬유 난방판으로 둘러싸여 있습니다.위에서 아래로 4개의 난방 그룹, 독립적인 온도 조절. 부스터 공기 흡입 상자는 오른쪽, 그리고 배기가스 수집 및 배기가스 상자는 왼쪽에서 제공됩니다.연못 출구는 시너지 처리 과정에서 생성 된 배기가스가 시간에 배charge 될 수 있도록 보조 배기가스 증폭기를 설치.

2바닥 지원 디자인

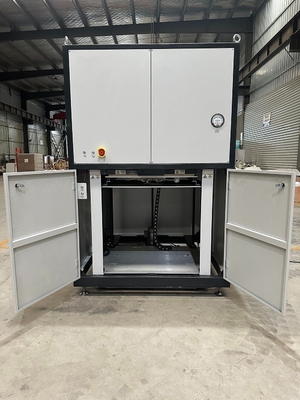

장비는 리프팅 베이스 지원 장치가 장착되어 있으며, 낮아지면 로딩 할 수 있습니다. 안전상의 이유로 장비 난방 및 리프팅 제어 장치가 서로 연결되어 있습니다.바닥 판은 가열 과정에서 작업 위치에 기계적으로 잠금바닥 판이 잠겨있을 때까지 난방 과정은 시작되지 않습니다.높은 온도에서 교차로 틈을 통해 열 손실을 방지 하 기판과 챔버 사이에 밀폐 층이 있습니다.

3리프팅 시스템
리프팅 드라이브 시스템은 장비의 바닥에 위치하고 있습니다. 리프팅 플랫폼은 리드 스크루 드라이브입니다.전체 이동 프로세스는 가속 모터가 주 바퀴를 구동하고 동시에 동기 벨트를 구동하는 철자 막대기 밑에 연결 된 네 동기 벨트 바퀴입니다. 리프팅 시스템은 안정적이고 신뢰할 수 있습니다. 아래판이 떨어지면, 두 개의 앞 문을 열고, 셔프 버튼을 누르면, 아래판은 로딩과 배하를 위해 움직일 것입니다.3가지 방법으로 리프팅 컨트롤, 위로, 아래로 하 고 중지 하 여 바닥 지원 시작 하 고 어떤 높이에서 중지 합니다.

4제어 시스템
FEC (Fully Enclosed Coil) 난방판s 있습니다. 전혀 4측면방, 4 개의 난방 그룹의 높이 방향, 독립적인 온도 조절의 4 점.사용s 각 온도 구역에 대한 온도 제어 모듈을 수입하고 데이터 샘플링은 터치 스크린 운영 체제의 중앙 관리 및 제어에 입력됩니다. 온도를 조정하려면각 온도 영역의 출력 비율은 터치 화면 모니터에 의해 균일하게 제어됩니다..
모두4가열 구간은 독립적으로 제어N- ± 1oC의 안정성을 제어하는 열 커플 유형 열 결합은 챔버 온도를 감지하고 열 제어 모듈에 신호를 보내 전력 모듈 출력을 제어합니다.정확한 온도 조절 효과를 얻을 수 있도록.
가열 오븐의 몸체에 연결된 모든 전기적인 강한 패널은 가장 신뢰할 수 있는 안전 보호를 제공하기 위해 가열 오븐의 뒷쪽에 설치됩니다.난방 및 승강장, 바닥에 열기 기능을 열 수 없습니다판열립니다.

5대기 시스템
장비 사용 중에 건조하고 깨끗하고 기름 없는 압축 공기가꽂은오븐 장비 파이프라인 시스템을 통해. T그는공기흐름은 24-240L/min의 단일 범위의 유리 로터 흐름 미터에 의해 제어됩니다. 오븐 내의 낮은 온도 가스의 방해를 피하기 위해,가스는 오븐에 들어가기 전에 히터에 의해 사전 가열됩니다.. 전열 온도는 온도 제어에 의해 제어 될 수 있습니다래, 최대 전열 온도는 500oC입니다.
사전 가열 후 가스는 오븐 오른쪽의 압력 공기 입수 상자에서 방출되고 왼쪽 가스 수집 및 배기가스 상자를 통해 방출됩니다.오븐에 배기가스의 배열 속도를 제어하기 위해, 배기가스 보조 시스템은 연못 출구에 설치됩니다24-240L/min 범위의 흐름계량으로 제어되는.

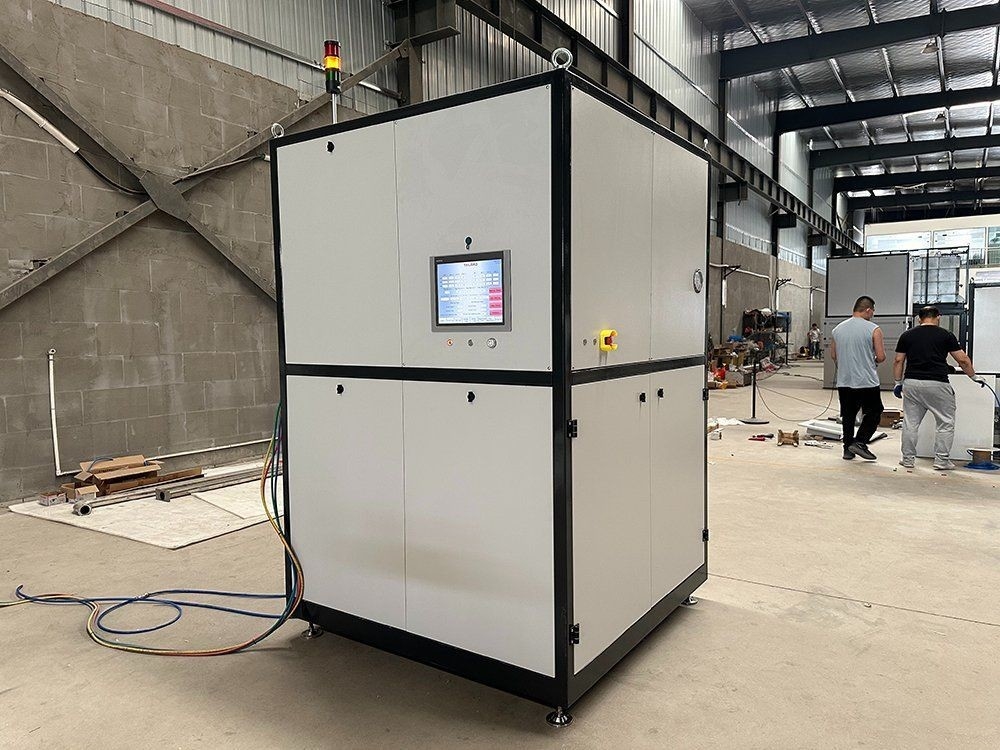

6실시간 터치 스크린 모니터링

온도 제어: 4 오븐의 위에서 아래로 난방 제어 (부문으로 제어 할 수 있습니다),오븐 밖의 4개의 가스 그룹에 대한 사전 난방 제어
액션 컨트롤: 바닥 지원의 상승, 하락 및 중지.
경보 신호: 오븐 종료 온도, 가스 전열 온도, 낮은공기압력, 모터 과부하, 오버라이드
파라미터 설정: 프로세스 파라미터 설정, 온도 기록의.

S허프목록

배송 목록
	항목	D기록	Qty
기본 성분	오븐		1/SET
	검사 인증서	주요 아웃소싱 부품 인증서	1/SET
	기술 문서	주요 아웃소싱 부품의 지침, 기술 문서 등	1/SET
주요 구성 요소	난방 원자	/	1/SET
	도량계	TOFCO/YINHUAN	1/SET
	분차 압력	TOFCO/DUWEI	1/SET
	열쌍	열로	1/SET
	리프팅 시스템	맞춤형	1/SET
	온도.반대난난er	Azbil	1/SET
	PLC	시멘스	1/SET
	터치 화면	MCGS(리눅스 기반)	1/SET
부품	고체 상태 릴레이	XIMADEN	1/ PC
	난방기	/	1/ PC
